De JG-serie is ontworpen voor toepassingen met hoge zijbelasting bij het hanteren, heffen en stoppen van materiaal. De cilinder heeft een ultra-compact ontwerp door het cilinderlichaam op te nemen als onderdeel van het geleidingslichaam. Naarmate de slaglengte toeneemt, neemt ook de lagerlengte toe, waardoor het draagvermogen van de cilinder wordt vergroot.

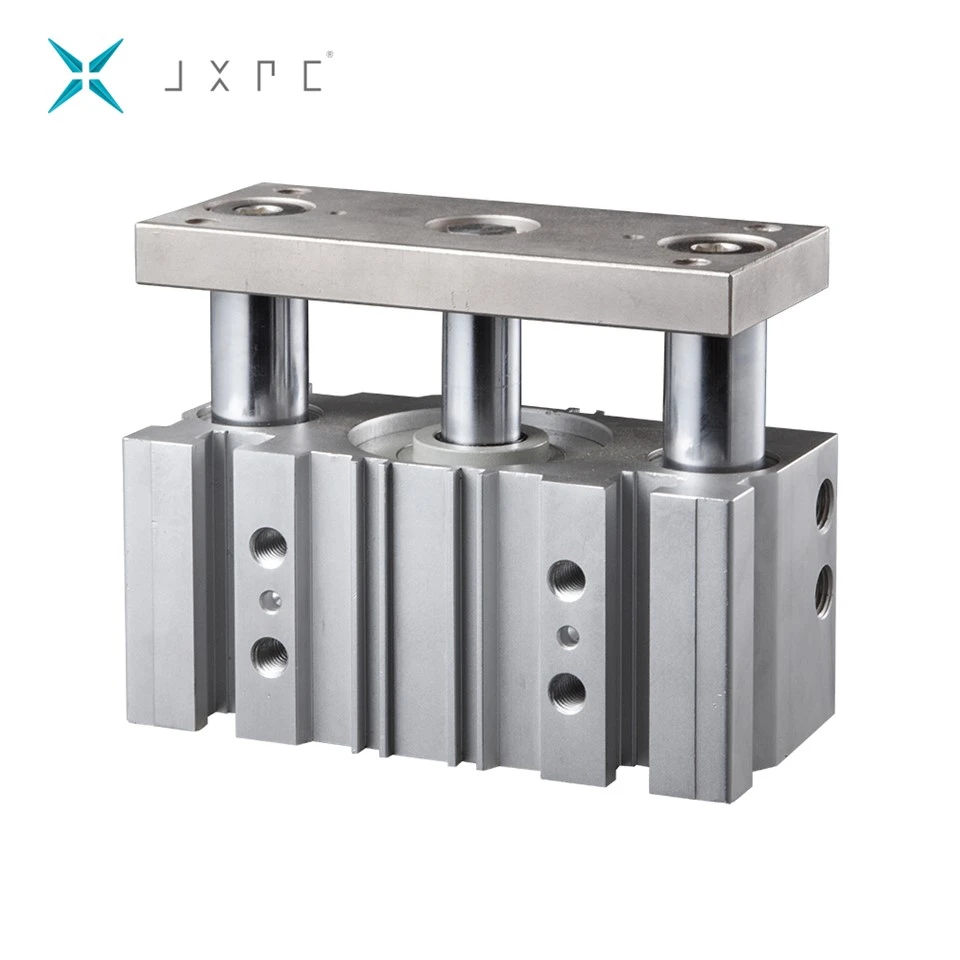

JG-geleidingscilinder is een geleidingscilinder met drie- assen, ontworpen voor lineaire beweging met hoge- precisie en hoge- stabiliteit. Door de unieke drie--assige geleidingsstructuur en zijdelingse belastingsweerstand is het geschikt voor complexe krachtscenario's en ondersteunt het multi-directionele installatie (verticaal, horizontaal, gekanteld).
1. Werkingsprincipe
Perslucht duwt de zuiger door de luchtinlaat en zorgt ervoor dat de zuigerstang lineair uitschuift en intrekt. De drie geleideassen bewegen synchroon om een stabiele werking van de zuigerstang te garanderen en offset en trillingen te verminderen.
2. Kernfuncties
· Geleidingsstructuur met drie- assen
Drie parallelle geleidingsassen verbeteren de stabiliteit en zijn geschikt voor uiterst nauwkeurige positionering.
· Anti-zijwaartse belasting
Bestand tegen zijdelingse krachten en verlengt de levensduur.
· Multi-directionele installatie
Ondersteunt installatie onder elke hoek (verticaal/horizontaal/gekanteld).
· Lichtgewicht ontwerp
Gemaakt van aluminiumlegering, licht van gewicht en corrosiebestendig.
3. Technische parameters
|
Boringmaat (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Gegarandeerde druk (Bar) |
15.3 |
||||||||||
|
Werkdruk (bar) |
1.2-10.2 |
||||||||||
|
Werktemperatuur (graad) |
-10...60 graden |
||||||||||
|
Zuigersnelheid (mm/s) |
50-500 |
50-400 |
|||||||||
|
Kussen |
Rubberen kussen |
||||||||||
|
Tolerantie van een beroerte |
+1.50 |
||||||||||
|
Handelswijze |
Glijlager/kogelgeleidingslager |
||||||||||
|
Niet-roterende nauwkeurigheid |
Glijlager/ Kogelgeleiderlager |
±0,08 graden |
±0,07 graden |
±0,06 graad |
±0,05 graden |
±0,04 graad |
|||||
|
Glijlager |
±0,10 graden |
±0,09 graden |
±0,08 graden |
±0,06 graad |
±0,05 graden |
||||||
|
Poortgrootte |
M5x0.8 |
G1/8 |
G1/4 |
G3/8 |
|||||||
· De JGM is een actuator met compact lichaam, geïntegreerd met interne geleidingsassen om het lastlager te isoleren van de beweging van de stang en afdichtingen van de actuator. Het glijlager van koolstofstaallegering zorgt voor zijdelingse stabiliteit en beschermt het tegen zijdelingse belastingstoten, geschikt voor stoptoepassingen.
· De JGL is een actuator met compact lichaam, geïntegreerd met interne geleidingsassen om het lastlager te isoleren van de beweging van de stang en afdichtingen van de actuator. De zeer nauwkeurige kogelbus zorgt voor een soepele werking die een stabiele rijweerstand garandeert, geschikt voor duw- en heftoepassingen. toepassingen.
3. Toepassingsvoordelen
· Hoge stijfheid: geleiding met drie- assen vermindert trillingen en verbetert de nauwkeurigheid van herhaalde positionering.
· Lange levensduur: ontwerp tegen-laterale belasting vermindert slijtage.
· Ruimtebesparend: compacte structuur is geschikt voor kleine installatieomgevingen.
4. Typische toepassingsscenario's
· Automatiseringsapparatuur: robotarmgrijpen, positionering van de lopende band.
· Hanteringssysteem: materiaal duwen, hefplatform.
· Bewerking van gereedschapswerktuigen: fixeren van opspanningen, voortbewegen en terugtrekken van het gereedschap.
· Verpakkingsmachines: productsortering, sealactie.
5. Installatie-instructies
· Selecteer de installatierichting: Bevestig de cilinder volgens de behoeften (zorg ervoor dat de belastingsrichting consistent is met de cilinderas).
· Sluit de gasleiding aan: Gebruik de gespecificeerde interface (M5/G1/8/G1/4) en filter onzuiverheden voordat u deze aansluit op de gasbron.
· Bevestig de basis: vergrendel deze via het schroefgat om trillingen en losraken te voorkomen.
· Pas de centrering aan: Test de slag handmatig na installatie om er zeker van te zijn dat er geen excentrische wrijving is.
6. Voorzorgsmaatregelen bij gebruik
· Drukcontrole: Het is ten strengste verboden om de 10 bar te overschrijden. Het wordt aanbevolen om een drukregelventiel te installeren.
· Snelheidsaanpassing: regel de snelheid via de gasklep om botsingen te voorkomen.
· Smering en onderhoud: Voeg regelmatig het voorgeschreven smeermiddel toe.
· Milieu-eisen: Vermijd stof, hoge temperaturen en corrosieve gassen.
7. Onderhoud en reparatie
· Regelmatige inspectie: Controleer maandelijks de slijtage van de afdichtring en de geleidingsas.
· Vervang aan slijtage onderhevige onderdelen: De afdichtring/geleidelager heeft een beperkte levensduur en moet op tijd vervangen worden.
· Reiniging en onderhoud: Reinig het oppervlak van de zuigerstang met een niet-geweven doek om krassen door onzuiverheden te voorkomen.
