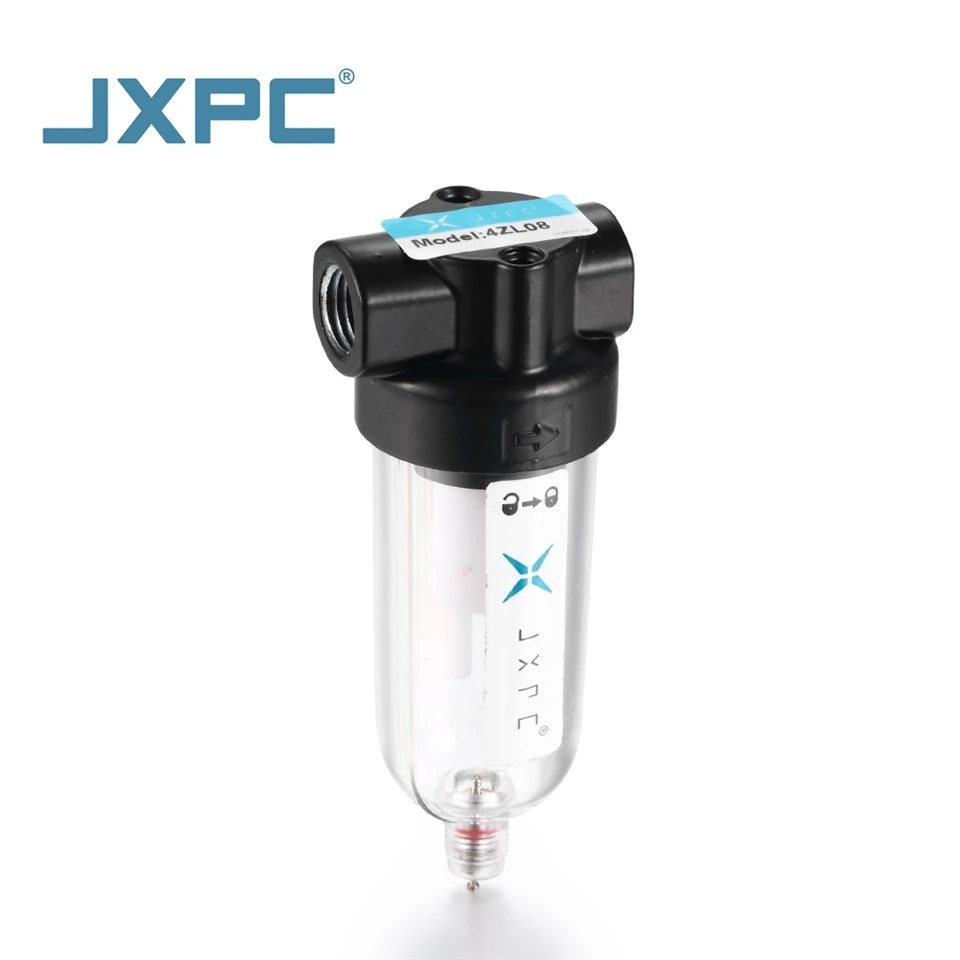

1. Werkprincipe
1.1 Centrifugaalscheiding: persluchtstromen langs de binnenwand van de filterbeker in een spiraal, en de centrifugale kracht gooit vloeibaar water en grote deeltjesonzuiverheden naar de bekerwand en vestigt zich.
1.2 Fijne filtratie: de luchtstroom gaat door het 5μm filterelement (optionele 40 μm) om kleine vaste deeltjes te onderscheppen.
1.3 Semi Auto Drain (optioneel): trek voorzichtig de semi - automatische afvoerklep om water af te voeren; Handmatige afvoer vereist regelmatig gebruik van de onderste klep om vrij te maken.
2. Kernfuncties
2.1 Ultra - Compact ontwerp: klein formaat, geschikt voor ruimte - beperkte apparatuur
2.2 Modulaire combinatie: kan alleen worden gebruikt of geïntegreerd met drukregulerende kleppen en smeermiddelen om uit te breiden naar complete FRL -eenheden
2.3 Drainageflexibiliteit: ondersteunt handmatige drainage (Basismodel) of semi - Auto Drain (- A -model), waardoor de onderhoudsfrequentie wordt verminderd
2.4 Globale threadcompatibiliteit: standaard NPT -thread, optionele BSP/BSPT (aangepaste vereisten), aangepast aan verschillende regionale normen
3. Voordelen van toepassingen
3.1 Precisiebescherming: 5μm filtratie -nauwkeurigheid verlengt effectief de levensduur van solenoïde kleppen en cilinders en vermindert de faalpercentages.
3.2 Energiebesparing en hoog rendement: geoptimaliseerd stroomkanaalontwerp (19 ~ 24 cfm stroming), minimale drukval en verminderd energieverlies.
3.3 Handig onderhoud: transparante filterbeker kan de hoeveelheid geaccumuleerde vloeistof visualiseren en het vervangen van filterelementen vereist geen gereedschap (schroef - type ontwerp).
3.4 Milieuaanpassingsvermogen: temperatuurweerstand -5 ~ 80 graden (geen bevriezing), met de meeste industriële scenario's.
4. Typische toepassingsscenario's
4.1 Precisie -instrumenten: laboratoriumapparatuur, zuivering van gaspad van de productietools van halfgeleiders.
4.2 Kleine automatisering: compacte luchtbesturingsmodule voor robot -eindeffectoren, labelers en verpakkingsmachines.
5. Installatie- en gebruiksinstructies
5.1 Installatiegids
5.1.1 Richting en positie:
· De richting van de pijl moet consistent zijn met de luchtstroom (inlaat → uitlaat).
· Verticale installatie (filterbeker naar beneden) om effectieve sedimentatie van onzuiverheden te garanderen.
5.1.2 Draadafdichting:
NPT -draden vereisen afdichtingstape, met de kronkelige richting tegenover de draad.
BSPT -threads worden aanbevolen om afdichtmiddel te gebruiken.
5.1.3 Beschermende maatregelen:
Vermijd mechanische schok (vooral polycarbonaatbekers).
Keep away from high temperature heat sources (>80 graden) en directe ultraviolette stralen.
5.2.1 Vervanging van filterelement:
Verhoog de drukval met 50% of vervang het filterelement regelmatig.
Schakel de luchtbron uit → Laat de druk vrij → de filterbeker losschroeven → het filterelement vervangen → Reset de afdichting.
5.2.2 kopreiniging:
Veeg de transparante beker af met een neutraal wasmiddel en gebruik geen organische oplosmiddelen.
6. Aangepaste service
6.1 Labelafdruk: Ondersteuning van aanpassing van het klantlogo en de modelbarcode.
6.2 Verpakkingsmethode: Carton. Industriële blisterbox (schokbestendig met één stuk) kan worden aangepast.
Belangrijkste tips:
Het plastic bekerlichaam (type C) heeft een maximale drukweerstand van 10 bar en kan onder druk scheuren! Als de werkconditie groter is dan 10 bar, moet u een metalen cup -carrosseriemodel selecteren, type M, met een maximum van 17 bar.
Het is verboden om het in een ijzige omgeving te gebruiken, omdat het bevriezen van gecondenseerd water de filterbekerstructuur zal beschadigen.
Deze reeks filters is gebaseerd op miniaturisatie, hoge compatibiliteit en precisiefiltratie. Het is een ideale keuze voor pneumatische systemen met kleine stroom. Het wordt aanbevolen om de modelconfiguratie te optimaliseren volgens de werkelijke drukvereisten (selecteer een metalen beker voor meer dan 10 bar) en de drainagemethode (selecteer - Een semi - automatische afvoer voor hoog - frequentiegebruik).
|
Modeltype |
Miniatuur |
Compact |
Tussenliggend |
Standaard |
||||||
|
4ZL07 |
4ZL08 |
4ZL28 |
4ZL30 |
4ZL38 |
4ZL40 |
4ZL42 |
4ZL48 |
4ZL50 |
4ZL52 |
|
|
Medium |
Gecomprimeerde lucht |
|||||||||
|
Filterprecisie |
5 µm (40 µm is optioneel) |
|||||||||
|
Werkdruk |
0,85 mpa (125psi) |
|||||||||
|
Max. Werkdruk |
1MPa (150psi) |
|||||||||
|
Gegarandeerd. Drukweerstand |
1,5 mpa (220psi) |
|||||||||
|
Werktemperatuur |
-5 ~ 50 graden geen bevriezen |
|||||||||
|
Filterkomcapaciteit (CC) |
40 |
75 |
120 |
230 |
||||||
|
Containerbekermateriaal |
Polycarbonaat |
|||||||||
|
Beschermende dekking |
Zonder |
Met |
||||||||
|
Nominale stroomsnelheid (CFM) |
19 |
24 |
55 |
55 |
53 |
65 |
69 |
112 |
140 |
140 |
|
Gewicht (kg) |
0.14 |
0.14 |
0.58 |
0.59 |
0.61 |
0.6 |
0.58 |
0.75 |
0.73 |
0.73 |
|
Poortgrootte |
NPT1/8 |
NPT1/4 |
NPT1/4 |
NPT3/8 |
NPT1/4 |
NPT3/8 |
NPT1/2 |
NPT3/8 |
NPT1/2 |
NPT3/4 |
